Colaboración con Eladio Dieste, ingeniero
Autores : Eladio Dieste (ingeniero) y Carlos Clemente San Román (Arquitecto)
Situación : Campus Externo de la Universidad.
CONSTRUCCIÓN: 1997
SUPERFICIE CONSTRUIDA: 6 pérgolas cerámicas y un camino de 650 m.
Elementos a destacar: Pérgolas constituidas por dos voladizos en su parte superior en sentido longitudinal con bóvedas de sección parabólica sujetos por diferencia de esfuerzos tangenciales y por las vigas de borde en el sentido transversal.
En el Campus de la Universidad de Alcalá, en Alcalá de Henares (Madrid), se ha desarrollado el proyecto de las Pérgolas en el Camino de los Estudiantes, con elementos de cerámica armada.
El trayecto cubierto por 18 unidades de pérgolas, se inicia en la estación de trenes (Facultad de Ciencias) hasta la Facultad de Farmacia de la Universidad.

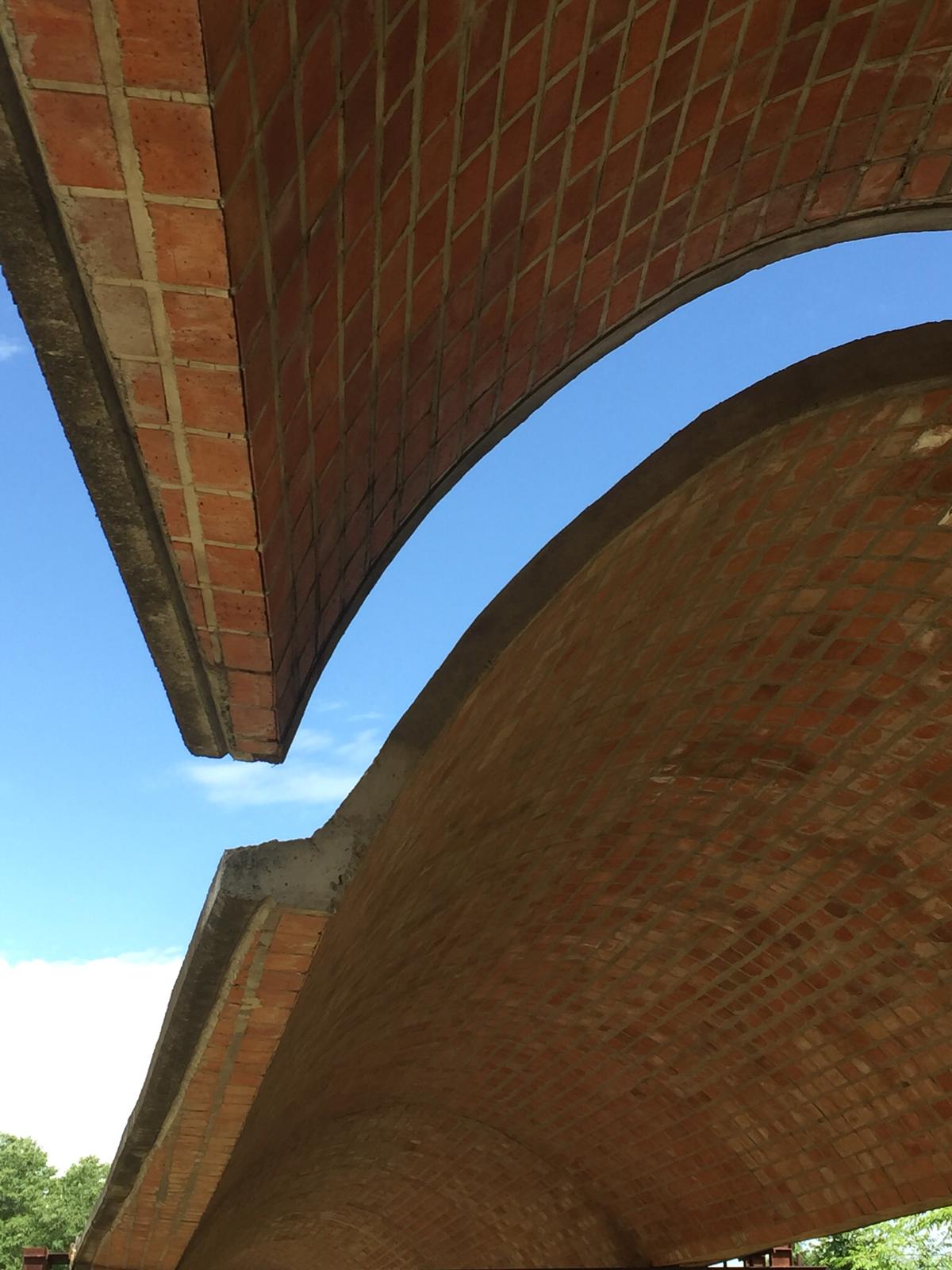

Las Pérgolas son bóvedas cilíndricas de sección recta parabólica con 4,20 de ancho y 1,60 de flecha y una longitud total de 29,50 metros que se funden en el paisaje circundante. Los bordes de la lamina están rigidizados por una vigas horizontales que tiene un canto de 0,86 en la zona media, variando hasta 0,25 en los extremos longitudinales del elemento. Los pilares de apoyo son en hormigón armado de 0,70 m. de ancho y 0,30 m. de canto en la parte superior, ataluzados en el sentido transversal de modo que el canto llega a ser de 0,80 m. en el arranque
El Camino de los Estudiantes es una senda peatonal que recorre en dirección S-N el Campus universitario en paralelo al Jardín Botánico Juan Carlos I, estableciendo un vínculo viario entre casi toda la totalidad de las facultades y áreas que conforman el Campus externo de la Universidad de Alcalá.
El proyecto comienza a desarrollarse a partir de 1993 con la intervención del ingeniero uruguayo Eladio Dieste, aprovechando las características singulares de su obra con la utilización del ladrillo, combinado con el hormigón armado y postensado. De conjunto con la Oficina Técnica de la Universidad y el Ministerio de Fomento se diseñaron unos elementos tipo pérgolas como cubrición modular del camino, están construidas por unas grandes tejas apoyadas en dos puntos enfrentados de su eje transversal de simetría, formadas por una lámina mixta de ladrillo y hormigón, curvada según un cilindro de sección recta parabólica. Se trata de una estructura con dos apoyos centrales con sendos voladizos que se compensan mutuamente, de tal forma que las cargas confluyen equilibradas a los pilares.
La esencia estructural es muy sencilla, cada pérgola se solapa ligeramente sin apoyo con la contigua, garantizando así su independencia y dando continuidad a la cubrición del camino peatonal.
